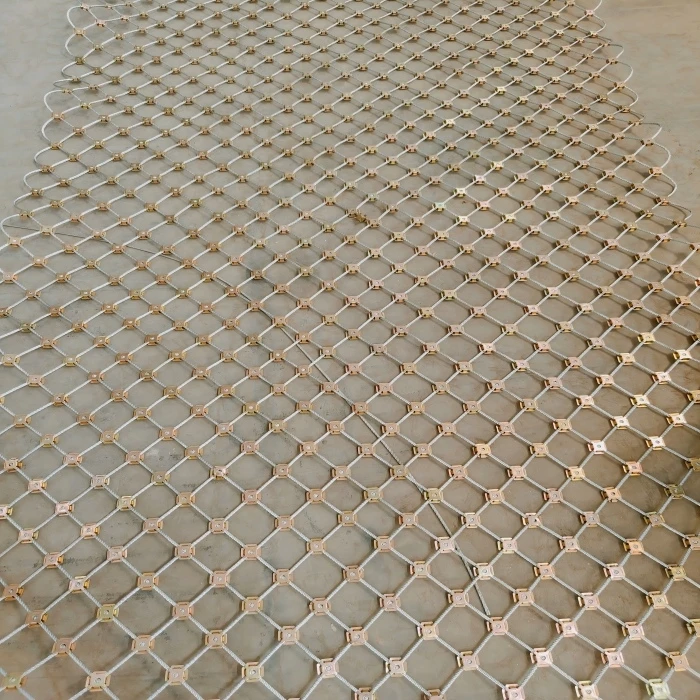

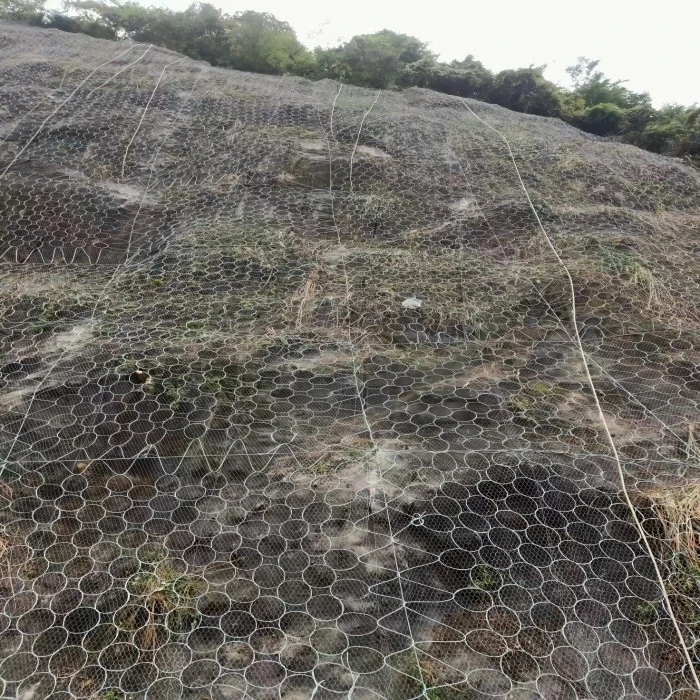

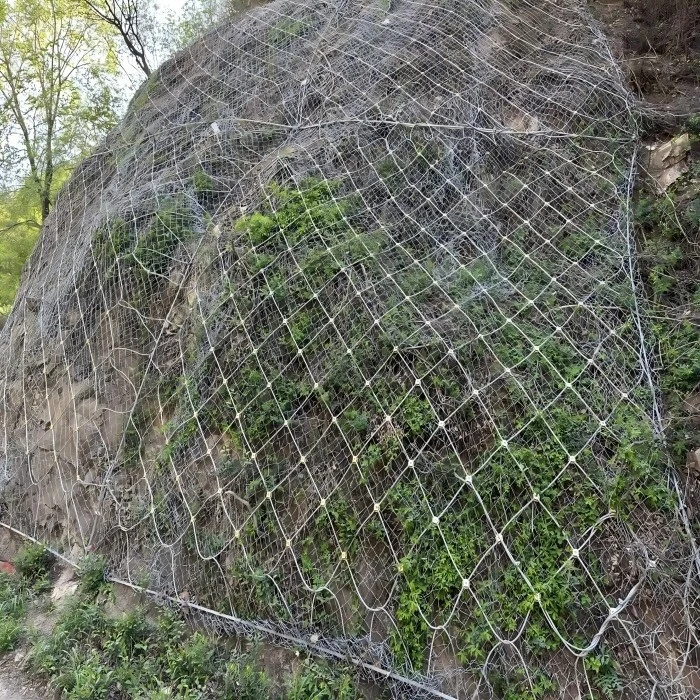

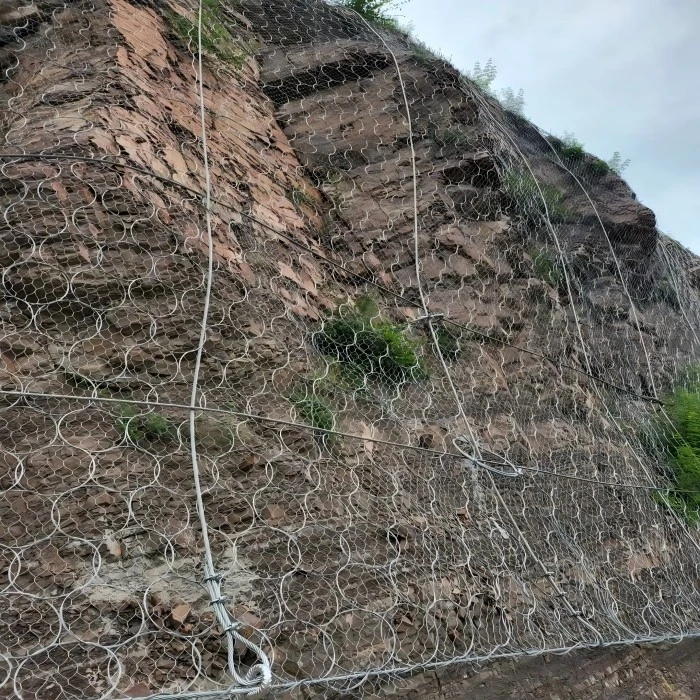

Fleksibilne aktivne zaščitne mreže se namestijo neposredno na pobočne površine s pomočjo sidrnih palic in podpornih vrvi. Sistem uporablja silo pred{1}}napenjanja na nestabilne skale ali gmote zemlje, s čimer zadrži njihovo gibanje in prepreči zrušitev. Uporablja-mrežo iz jeklene vrvi visoke trdnosti (npr. D0/08/300) v kombinaciji s sekundarno mrežo iz jeklene žice (npr. SO/2.2/50) za popolno{13}}zadrževanje površine. Konfiguracija mreže zagotavlja, da so lokalne udarne obremenitve porazdeljene po sosednjih ploščah, kar izboljša splošno strukturno celovitost.

Tehnični parametri

Parameter	Specifikacija	Opombe
Model (standard)	GPS2 (GB)	Najpogostejši za ojačitev pobočij
Vrsta mreže iz žične vrvi	D0/08/300	Vroče{0}}cinkana jeklena žična vrv
Premer žične vrvi	Φ8,0 mm	Prelomna sila posamezne žice Večja ali enaka 40 kN
Mrežasta odprtina	300×300 mm (diamant)	–
Velikost plošče	4 m × 4 m	–
Natezna trdnost žične vrvi	Večji ali enak 1770 MPa	–
Vrsta sekundarne mreže	SO/2,2/50	Mreža iz pocinkane jeklene žice
Premer žice sekundarne mreže	Φ2,2 mm	–
Odpiranje sekundarne mreže	50×50 mm	–
Velikost sekundarne mreže	2.6 m × 10.2 m	–
Prečna podporna vrv	Φ16 mm (1×19)	Pretržna sila Večja ali enaka 120 kN
Vzdolžna podporna vrv	Φ12 mm (1×19)	Pretržna sila Večja ali enaka 70 kN
Šivna vrv	Φ8 mm	Isti material kot glavna mreža
Sistemska sidrna palica	Sidro za jekleno žično vrv Φ16 mm	Dolžina: 2,0~4,0 m (zemlja: daljša)
Razmik med sidri	4.5 m × 4.5 m	–
Odpor-izvleka sidra	Večja ali enaka 50 kN	–
Energijska raven zaščite	Manjši ali enak 100 kJ	Primerno za srednje{0}}kamne podore
Obremenitev pred{0}}napenjanja (robna vrv)	10–50 kN	–
Zaščita Življenje	Več kot ali enako 30 let (vroče-cinkano)	Več kot ali enako 50 let za Galfan (Zn-Al)
Alternativni modeli	GAR2 (brez mreže), GTC-65A/B (žična mreža z dolgo življenjsko dobo)	Trdnost GTC: 70–80 % GPS2, manj kot ali enako 1 m³ volumna kamnine

Prednosti izdelka (podprti-podatki)

Kvantificirana porazdelitev obremenitve

– Konfiguracija plošče 4×4 m prenaša lokalne udarne obremenitve na sosednje plošče, s čimer zmanjša največjo obremenitev na sidro za približno 40–60 % v primerjavi s togimi sistemi.

Določena natezna zmogljivost

– natezna trdnost glavne vrvi večja ali enaka 1770 MPa; pretrgna sila ene niti Večja ali enaka 40 kN.
– Odpor-izvleka sidra Večji ali enak 50 kN.

Na terenu-dokazana življenjska doba proti koroziji

– Vroče{0}}cinkana prevleka: več kot ali enako 30 let.
– Galfan (Zn-5%Al) premaz: več kot ali enako 50 let.

Absorpcija energije

– Ocena sistema Manj kot ali enako 100 kJ, preverjeno za srednje{1}}energijske skalne podore.

Aplikacije

Klanci avtoceste in železnice

– npr. hitra cesta Tianxi (oddelek 3)

Geohazard nadzor v sili

– npr. Nagaotun, mesto Hechi, Guangxi

Nujna zaščita pred poplavami

– npr. reka Juma, Zhuozhou

Zmanjšanje geonevarnosti na okrožnih cestah

– npr. okrožje Baode, Shanxi

Zaščita slikovitega območja/vodnega vira

– npr. avtocesta Yellow River, Linfen

pogosta vprašanja

V1: Kakšen je največji kot naklona, primeren za namestitev fleksibilnih aktivnih zaščitnih mrež?

O: Fleksibilne aktivne zaščitne mreže je mogoče namestiti na pobočja do 70 stopinj –80 stopinj s pravilno zasnovo sidra. Za naklone, ki presegajo 60 stopinj, se priporoča dodatna dolžina sidra (večja ali enaka 3,0 m) in zmanjšana razdalja med sidri (manjša ali enaka 3,0 m), da se ohrani sila pred{6}}napenjanja nad 30 kN.

V2: Kako je sistem zasidran na rahli zemlji ali močno prepereli skali?

O: Za slabe pogoje tal je treba standardno sidro žične vrvi Φ16 mm zamenjati s popolnoma zalitim sidrom iz jeklene armature (Φ20–25 mm, L=3.0–5,0 m). Za preverjanje odpornosti, ki je večja ali enaka 50 kN, so potrebni preizkusi izvleka. Dodana je tudi sekundarna nosilna plošča (200×200×8 mm) za porazdelitev obremenitve.

V3: Ali je potrebna redna kontrola mreže po namestitvi?

A: Yes. Visual inspection every 2–3 years is recommended. If any single wire rope strand break is found within a 4×4 m panel, the panel should be repaired by adding a seaming patch (Φ8 mm rope) across the damaged zone. After a recorded rockfall event (energy >50 kJ), je potreben takojšen pregled sider in nosilnih vrvi.
